结构施工图纸执行:22G101-3等腰三桩承台分布钢筋需要布置吗?

大家好,我叫李涛阳。最近晚上一直在直播,正好讲到承台,对于等腰三桩承台来说,其实新版图集和旧版图集是有区别的,接下来看一下。

首先看一下旧版图集:16G101-3这本图集,可以看到等腰三桩承台除了受力钢筋以外,是不是与它垂直的需要布置分布钢筋?大家可以看到这个位置是不是分布钢筋,这个方向都需要布置。

对于新版图集来说,分布钢筋是不是取消了?这里没有。如果现在设计出来这个图纸,按照22G101-3这本图集来做,是不需要布置分布钢筋的。如果设计没有画出来,就不需要来布置。

城堡3阵容搭配图纸攻略(地下城堡3最强t0阵容搭配)插图

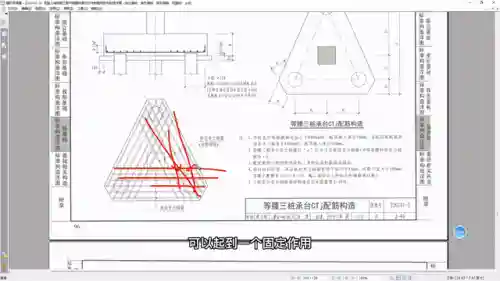

为什么22G101-3这本图集把分布钢筋取消了?因为分布钢筋主要是来固定受力钢筋的,但是可以看到受力钢筋这一个方向和这一个方向是不是布置的时候都进行了绑扎了,所以这样可以起到固定作用,这样分布钢筋就没有作用,所以就不需要来布置的。

城堡3阵容搭配图纸攻略(地下城堡3最强t0阵容搭配)插图1

接下来看一下这个图纸,比如这一个图纸3CTE,这是一个等腰三桩承台,看一下大样,这里是不是有钢筋?首先水平方向是八根18的,然后斜着放的是不是两项各八根20的,就不需要来布置分布钢筋了,因为这三个方向都没有画出来。

这节课就讲这么多,
